Схема калибровки панорамного (360°) изображения Jetour X70/X90

[Versta]

После ремонта (замены камер, модуля итд) по ней выставляются границы обзора каждой камеры, чтобы процессор выдавал корректное изображение.

[Jumyazbek Allabergenov]

Здравствуйте есть фото или pdf хорошего качество?

[Versta]

Только это. По нему можно кликнуть пару раз, оно откроется в отдельной вкладке, потом еще раз кликнуть, оно увеличится.

[Jumyazbek Allabergenov]

[Versta]

Конкретные размеры и метод калибровочного покрытия для панорамного видеорегистратора 360° на моделях JETOUR X70 и X90.

---

Инструменты для калибровки

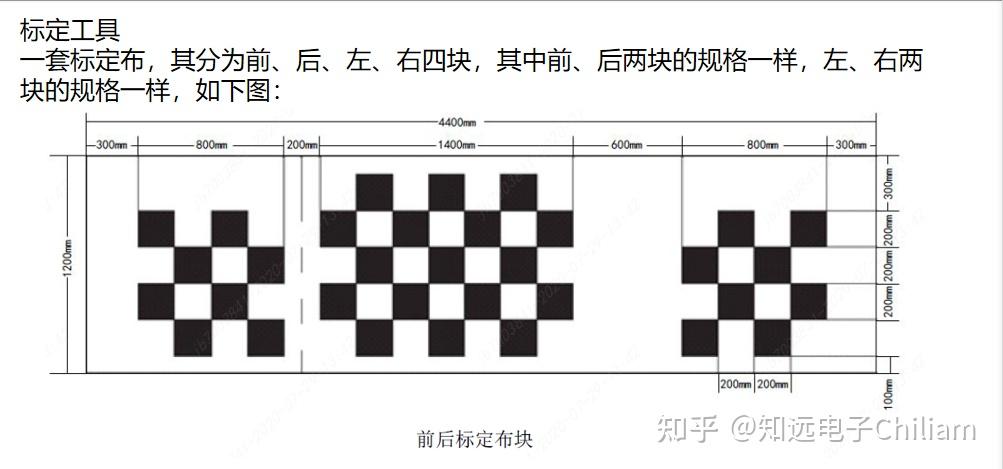

Комплект калибровочного покрытия, состоящий из четырех частей: передней, задней, левой и правой. При этом передняя и задняя части имеют одинаковые размеры, левая и правая — также одинаковые размеры, как показано на рисунке ниже:

[Схематичное изображение: переднее/заднее калибровочное покрытие | левое/правое калибровочное покрытие | чертеж размеров слева/справа]

---

Размеры переднего/заднего покрытия для JETOUR X70 и X90 составляют: 1.2 х 4.4 метра.

# Чертеж/Схема с размерами слева и справа

(1) Загоните автомобиль в ровное, просторное, хорошо освещенное помещение (площадь: 5м * 8м (ширина * длина)) и установите его прямо.
(2) После установки автомобиля прямо, совместите пунктирные линии левого и правого калибровочных покрытий с центрами точек контакта четырех колес с землей.

Иллюстрация

(3) Разложите левое калибровочное покрытие параллельно кузову автомобиля, при этом пунктирная маркерная линия, нанесенная на покрытии, должна быть выровнена по центру левого переднего колеса.

Иллюстрация

(4) Разложите правое калибровочное покрытие параллельно кузову автомобиля, при этом пунктирная маркерная линия, нанесенная на покрытии, должна быть выровнена по центру правого переднего колеса.

Иллюстрация

(5) После того как левое и правое калибровочные покрытия разложены, обратите внимание, что на переднем покрытии есть пунктирная маркерная линия. Эта линия выравнивается по внутренним краям левого и правого калибровочных покрытий, после чего внешняя рамка выравнивается по рамкам левого и правого покрытий.



(5) Разложите левое и правое калибровочные покрытия. Обратите внимание, что на переднем покрытии есть пунктирные маркерные линии. Эти линии должны быть выровнены по внутренним краям левого и правого калибровочных покрытий, после чего внешние границы (рамки) выравниваются по границам левого и правого калибровочных покрытий.

Выравнивание границ

(6) Аналогично, после укладки переднего калибровочного покрытия разложите заднее калибровочное покрытие. Маркерные линии на заднем покрытии должны быть выровнены по внутреннему краю правого калибровочного покрытия.

Выравнивание границ

(7) После того как все четыре калибровочных покрытия разложены, зафиксируйте их углы клейкой лентой. Запрещается ходить по калибровочным покрытиям. Во время процесса калибровки в автомобиле может находиться и выполнять операции только один человек — водитель на своем месте.

(8) Процедура калибровки:

• Операцию калибровки необходимо проводить при включенном зажигании (положение ON) и на режиме P (паркинг) или нейтрали.

• Нажмите кнопку "Панорамная парковка" в интерфейсе навигационной системы, чтобы войти в соответствующий интерфейс.

• Удерживайте нажатой 3D-модель автомобиля в течение 5 секунд, отпустите, чтобы войти в режим калибровки.

Внимание:
Нажатие кнопки HOME не позволяет выйти из режима. Для выхода используйте специальную кнопку выхода из калибровки. Если появляется сообщение о неудачной калибровке, проверьте окружающую обстановку вокруг автомобиля и повторите процедуру калибровки. Если после двух повторных попыток калибровка не удалась, необходимо отключить и снова включить питание системы (перезагрузить), после чего выполнить калибровку заново.

Иллюстрация: Удержание модели автомобиля 5 сек.

Иллюстрация: Вход в интерфейс калибровки.

При успешной калибровке нажмите кнопку EXIT (кнопка в красной рамке на иллюстрации). Появится окно с вопросом о сохранении.

Нажмите кнопку ✓ (галочка), чтобы сохранить и выйти. Система нуждается в перезагрузке. Дождитесь полного запуска системы после перезагрузки и проверьте, корректно ли работает склейка панорамного изображения.

[Jumyazbek Allabergenov]

[Jumyazbek Allabergenov]

это было тестовой загрузка фото с ссылкы  прошу удалит лишый

[Versta]

22 часа назад, Jumyazbek Allabergenov сказал:

это было тестовой загрузка фото с ссылкы  прошу удалит лишый

Ок.
